板链斗式提升机

板链斗式提升机

板链斗式提升机详细内容   板链斗式提升机特点介绍:   NE板链式提升机是国内较为先进的一种垂直提升设备,可被广泛用来提升各种散状物料。如:矿石,煤,水泥,水泥熟料,粮食,化肥等···
新乡市三力环保设备有限公司

关于产品

产品特点



NE板链式提升机是国内较为先进的一种垂直提升设备,可被广泛用来提升各种散状物料。如:矿石,煤,水泥,水泥熟料,粮食,化肥等,在各工业国家,这类提升机应用极广,由于其高效节能,已成为替代 HL 及 TH 型等环链式提升机的首选。


工作原理

NE板链式提升机由运动部件回绕在上部驱动链轮和下部的改向链轮上,在驱动装置作用下,驱动链轮带动牵引构件和料斗作回转性的循环运动,物料由下部进料口喂入各料斗,当物料被提升至上链轮时,在重力和离心力的作用下由出料口卸出。

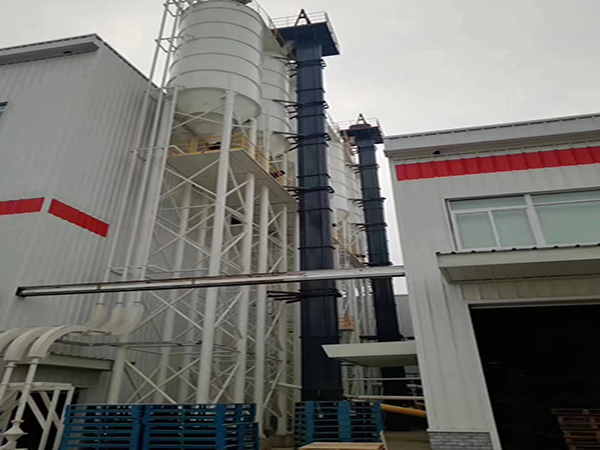

板链斗式提升机

主要结构

提升机是应用最广泛的一种垂直提升设备,它被用来提升各种散状物料,如:矿石、煤、水泥、水泥熟料等。

1、NE提升机由运行部件、提升机机头、提升机机座、壳体组成。

2、运行部件由料斗和套筒滚子链条组成,NE15、NE30采用单排链,NE50-NE800采用双排链。

3、提升机机头由上部壳体、驱动链轮、驱动装置、出料装置和逆止器组成。驱动装置由电机、减速机、联轴器、传动链条等。驱动平台上装有检修架和栏杆。驱动装置分左装和右装两种。左装:面对喂料口,驱动装置布置在机壳左侧。右装:面对喂料口,驱动装置布置在机壳右侧。

4、提升机机座由壳体下部与张紧装置、改向链轮及进料口组成。张紧装置分螺旋式、弹簧式、重锤式。张紧装置安装在链轮的轴承上,行程一般0.2-0.5m

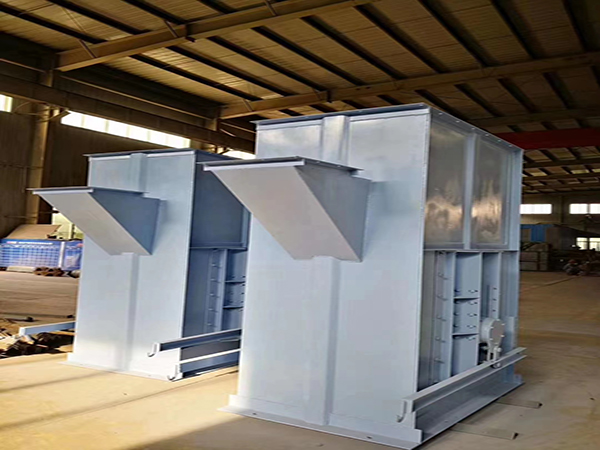

板链斗式提升机

产品特点

1. 提升范围光。对物料的种类,特性及块度要求少,不仅提升一般粉状,粒状和块状物料,而且可提升磨琢性状的物料。物料温度可达 250 °C。

2.驱动功率小。该机采取流入式喂料,重力诱导式卸料,且采用密集型布置的大容量料斗输送。链速低提升量大。几乎无回料和挖料现象,因此无产功率小,所耗功率是链提升机的 70% 。

3.输送能力大。该系列具有 11 种规格。提升量范围 15~800m 3 /n.

4.使用寿命长。本机的设计保证物料在喂料,提升和卸料中不会撒落,减少了机械磨损,物料之间很少发生挤压和碰撞现象。输送链采用高强度耐磨链条,大大延长了链条和链斗的使用寿命。正常使用下,输送链使用寿命超过 5年。

5.密封性好,环境污染少。先进的设计原理,保证了整机的可靠性,无故障时间超过 3万小时。

6.操作,维护,维修方便,易损件少。由于节能和维修少,所以使用成本极低。

7.机械尺寸小,机壳经折边和中间压凸,再经焊接,刚性好,外观漂亮

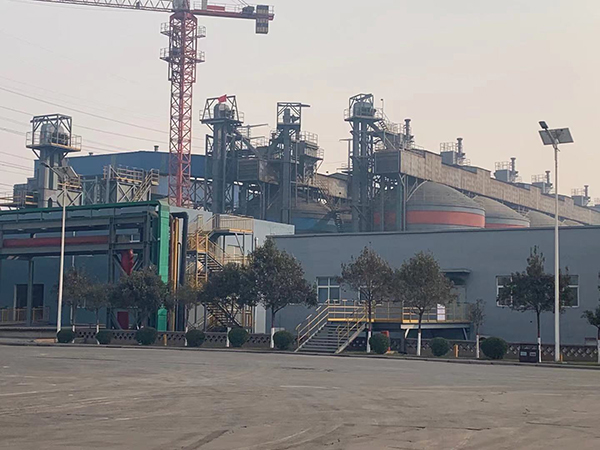

板链斗式提升机

主要部件结构特点

1.上部装置:安装有轨道(双排道),防止链条摆动,逆止器,防止料斗回转,物料阻满下部机壳,卸料口装有橡胶板防止回料。

2.中间节:部分中间节装有轨道(双排节),以防止链条工作中摆动,部分中间节装有检修门以便维修。

3.下部装置:安装有张紧装置, NE15~NE50采用弹簧张紧,NE100~NE800采用重锤箱张紧。

4.上下链轮采用 ZG310-570。整体调质,HB229-269齿面淬火HRC40~48。

5.板链:链板采用 45 # HRC36~42


技术参数

型号

提升量

物料最大块度



占百分比 %



10

25

50

75

100

NE15

15

65

50

40

30

25

NE30

32

60

75

58

47

40

NE50

60

90

75

58

47

40

NE100

110

130

105

80

65

55

NE150

170

130

105

80

65

55

NE200

210

170

135

100

85

70

NE300

320

170

135

100

85

70

NE400

380

205

165

125

105

90

NE500

470

240

190

145

120

100

NE600

600

240

190

145

120

100

NE800

800

275

220

165

135

110
