布袋除尘器

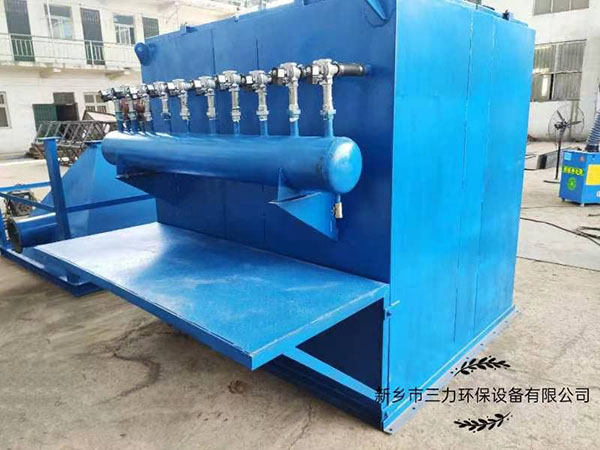

     布袋除尘器结构主要由过滤室、滤袋、净气室、卸灰阀、脉冲喷吹装置、电控箱等组成，箱体全部采用焊接结构，检修门用泡沫橡胶条密封，保证除尘器严密不漏风。

性能特点

　    设计新颖，采用了进气结构，较粗的高温颗粒直接落入灰斗，有效的保护了滤袋。 ●采用长滤袋，在同等处理能力时设备占地面积少，更便于老厂改造。

　　采用分室分离线清灰，效率高，粉尘的二次吸附少，同时有效的降低了设备能耗，滤袋与脉冲阀的疲劳程度也相应降低，成倍地提高了滤袋和阀片的寿命，大量减少了设备运行维护的费用。

　　检修换袋可在不停系统风机，系统正常运行的条件下分室进行。

　　滤袋袋口采用弹簧涨紧结构，拆装方便，具有良好的密封性。

　　箱体经过气密性设计，并以煤油检漏，很大程度上减少漏风。

　　整台设备由 PLC 机控制，实现自动清灰、卸灰、自动温度控制及超温报幕。

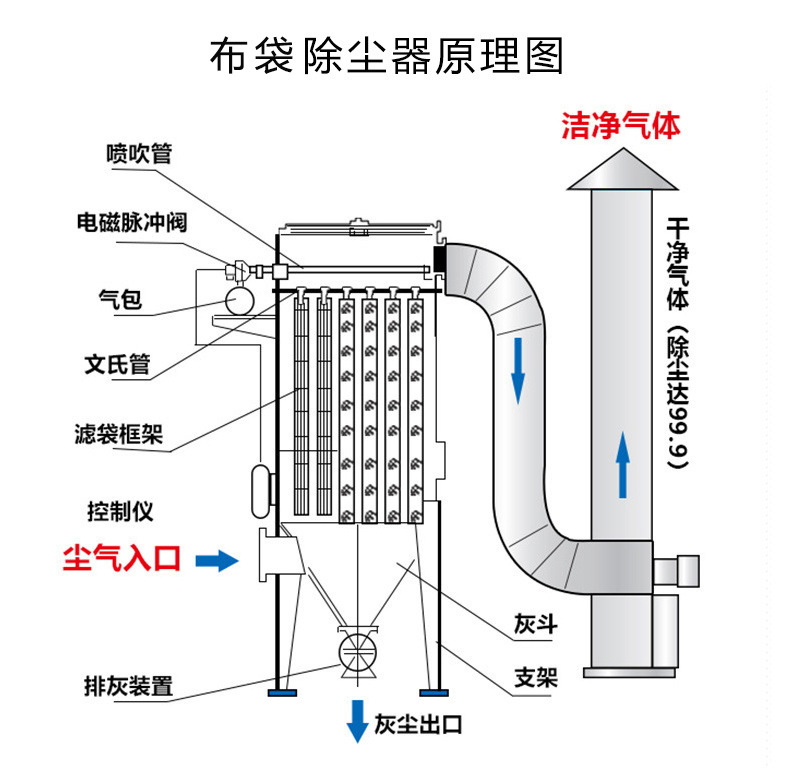

工作原理

    通过喷吹压缩空气的方法除掉过滤介质上附着的粉尘；根据除尘器的大小有几组脉冲阀，由脉冲控制仪或PLC控制，每次开一组脉冲阀来除去它所控制的那部分布袋或滤筒的灰尘，而其他的布袋或滤筒正常工作，隔一段时间后下一组脉冲阀打开，清理下一部分除尘器由灰斗、上箱体、中箱体、下箱体等部分组成，上、中、下箱体为分室结构。工作时，含尘气体由进风道进入灰斗，粗尘粒直接落入灰斗底部，细尘粒随气流转折向上进入中、下箱体，粉尘积附在滤袋外表面，过滤后的气体进入上箱体至净气集合管-排风道，经排风机排至大气。 清灰过程是先切断该室的净气出口风道，使该室的布袋处于无气流通过的状态(分室停风清灰)。然后开启脉冲阀用压缩空气进行脉冲喷吹清灰，切断阀关闭时间足以保证在喷吹后从滤袋上剥离的粉尘沉降至灰斗，避免了粉尘在脱离滤袋表面后又随气流附集到相邻滤袋表面的现象，使滤袋清灰，并由可编程序控制仪对排气阀、脉冲阀及卸灰阀等进行全自动控制。含尘气体由进风口进入，经过灰斗时，气体中部分大颗粒粉尘受惯性力和重力作用被分离出来，直接落入灰斗底部。含尘气体通过灰斗后进入中箱体的滤袋过滤区，气体穿过滤袋，粉尘被阻留在滤袋外表面，净化后的气体经滤袋口进入上箱体后，再由出风口排出。

注意事项

1、脉冲电磁阀不宜挂得过松或过紧，过松容易积尘，过紧容易拉坏。

2、新旧除尘布袋不应混装，避免损坏时间不同影响设备正常工作。

3、换下来的除尘布袋，先用压缩空气吹净，再检查有无破洞，有破洞修补好后留待换。如被粉尘糊住的除尘布袋，用水冲洗，凉干后留待换。

4、布袋要经常加强清灰以消除除尘布袋的堵塞；，使阻力增高，可由压差计的读数值增大表现出来。除尘布袋堵塞是引起除尘布袋磨损、穿孔、脱落等现象的主要原因。

5、除尘布袋的老化。主要由于以下原因引起的，须进行原因检查，采取消除措施并换除尘布袋。

6、除尘布袋的破损。除尘布袋的形状和除尘布袋的安装方法与机构决定除尘布袋容易破损的位置，依此可以进行检查和维修。

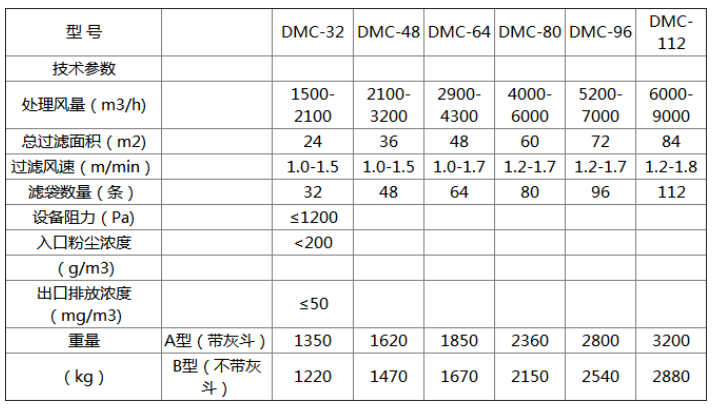

技术参数
