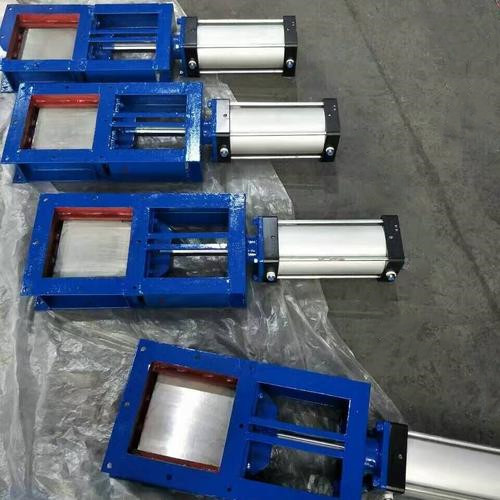

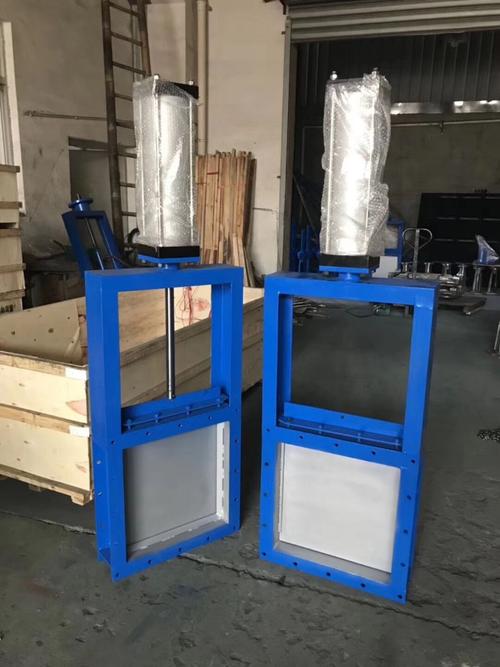

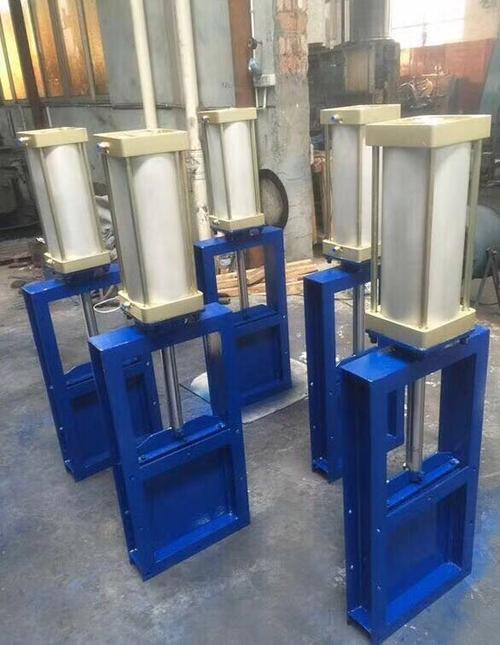

气动插板阀

　　气动插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或切断。气动插板阀的优点结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节，安装不受角度限制，操作方便，能随时调整尺度。

结构特点：

　　结构简单、操作灵活、重量轻、无卡阻、切断快，特别适用于各类无粘度的固体、粉料及小于Φ10mm的颗粒料，晶粒料的输送及流量调节，安装不受角度限制，操作方便，能随时调节开度。

适用范围：

　　主要用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。是控制流量变化较大，启动频繁，切断的理想设备。

　　气动插板阀大多用于卸料器配套使用分为方口圆口两种。气动插板阀口型要根据卸料器形状做出选择。

　　气动插板阀采用钢板焊接结构，配重杆自复位机构，结构紧凑，工作平稳。气动插板阀、气动双向平板闸阀该闸门主要由框架、闸板及气缸组成，气源通过电磁换向阀带动气缸，气缸带动闸板作水平方向的往复运动，达到阀门的启闭目的。

技术标准：

　　1、插板阀的壳体试验和密封试验介质为水(含防腐剂)、煤油或粘度不大于水的其他适宜液体。

　　2、密封副是非金属密封的插板阀，密封壳体试验和要求按GB/T13927-92 D级规定。

　　3、密封副是金属密封的插板阀，对有密封性能要求的，密封试验的泄漏量按1×DNmm/s计算，没有密封性能要求的不做此项试验。

　　4、用电动、液动、气动装置驱动的插板阀，关闭位置调定后，关闭3次按1和3要求进行壳体和密封试验。

　　5、插板阀清洁度要求按JB/T7748的规定。

　　6、静压寿命试验。

　　7、插板阀静压寿命试验次数按规定，其他技术要按JB/Z 234的规定。

产品优势：

　　闸阀结构简单，重量轻，操作灵活，装拆方便，采用碳素钢制造，其强度高，性能好，使用寿命长;丝杆及螺母采用了软防罩结构，不受外界粉尘影响。

　　气动插板阀经久，流动阻力小，体积小，重量轻，维修方便，使用广泛。插板阀密封结构可以分软密封、硬密封结构。
