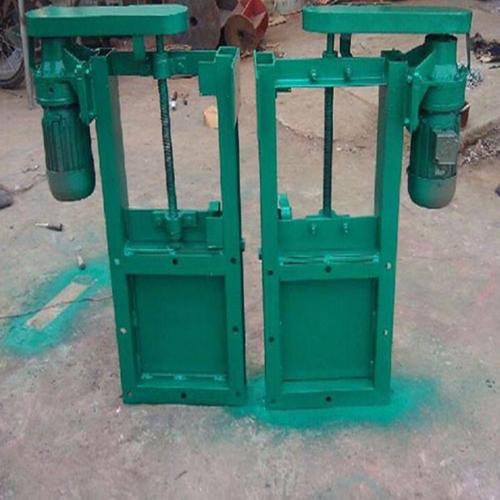

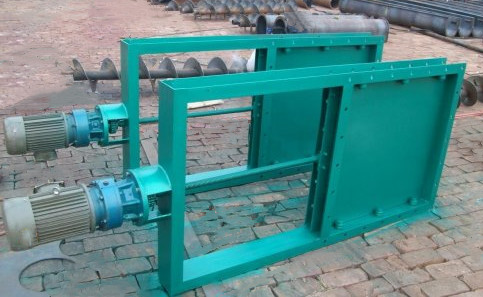

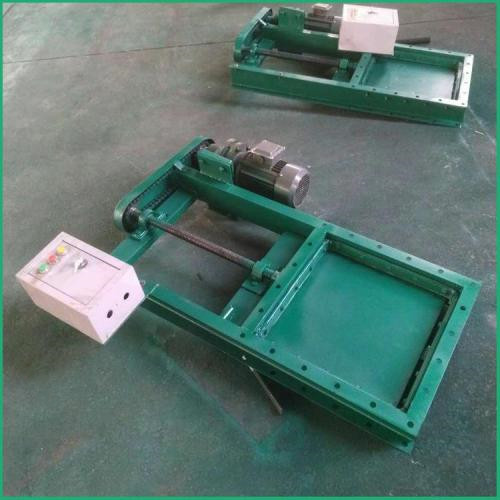

电动插板阀​

　　电动插板阀是一种闸板与阀座始终紧密接触密封的阀门。电动插板阀启闭件是闸板，闸板的运动方向与流体方向相垂直，电动插板阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。

产品概述：

　　电动插板阀适用于磨损严重的渣浆管路，及固体颗粒较多和带有较大颗粒的恶劣工况，如石化行业催化裂化系统，电厂灰水管路。

主要特点：

　　1材料：结构陶瓷或超硬表面合金材料两种。

　　2适用范围：适用于煤渣、灰渣等气、固混合介质，闸板、阀座和流道部位采用了结构陶瓷材料制造，耐磨损，寿命长。

　　3密封性能优越，并可进行密封面修复。

　　4阀座可做刮灰板，即使在落灰情况下也关闭自如。

　　5阀体腔体结构彻底避免看卡阻、积灰的问题。

产品优势：

　　插板阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力1.0MPa-2.5MPa，使用温度-29-650℃情况下正常工作。插板阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。

技术参数：

　　公称通径范围：DN50-DN500

　　公称压力范围：1.0MPa-1.6MPa

　　材质：铸钢、不锈钢

　　闸板材质：2Cr13、201、304、316、316L

　　连接形式：对夹式

　　阀座密封圈：丁腈橡胶、三元乙丙橡胶、氟橡胶

　　堆焊2Cr13、、硬质合金

　　填料密封：石墨盘根，四氟盘根

工作原理：

　　电动插板阀是利用电液动推杆往复式推拉直线运动，实现插板阀开启和关闭的插板阀中的一种。电液推杆是实现插板阀关闭和开启的主要动力来源。

　　电动液压推杆是电液动推杆的全称，可用于上升、下降或加紧的工作，并可实现远距离与计算机联网控制。电液推杆以电动机为动力源，具有过载自动保护功能，自锁功能，无级调节。电液动插板阀是插板阀中较为常见的一种动力形式，开合自如操控性好。

　　电动插板阀阀芯和阀座接触面的泄漏，是工作液体分子挤入的结果。影响密封效果的主要原因是阀芯和阀座的接触比压、不平度及压差。当阀芯与阀座的接合面以P力压紧，工作液体分子以F力挤入，密封材料会产生弹性变形。如果密封副总抗力大于分子斥力，则密封有效，否则就会形成泄漏。早期的液压支架，运动副之间没有其他密封措施，是金属直接接触密封，即要求密封副接触平面吻合，具有较高的加工精度，否则须加大密封副的结合力，使接触表面产生塑性变形，堵塞泄漏通道。
